半导体精密加工的破局者:智凯ZKA400中走丝,助力中环领先筑牢国产硅片制造根基

一、量力心中环领先(徐州)半导体:国产半导体硅片赛道的核心力量

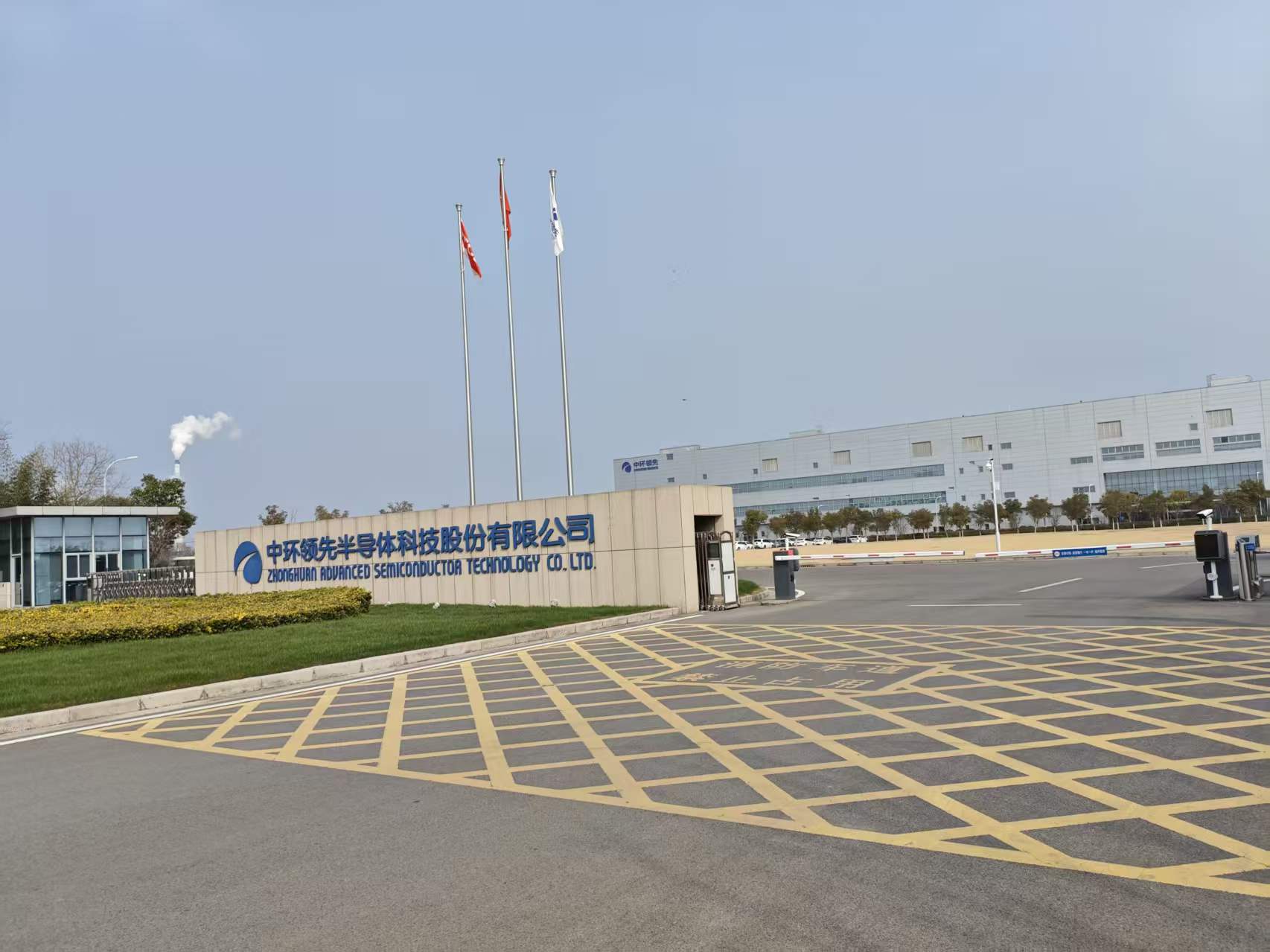

中环领先(徐州)半导体材料有限公司,前身为徐州鑫晶半导体科技有限公司,是TCL科技集团旗下中环领先半导体科技股份有限公司的核心生产基地,注册资本高达42.11亿元,坐落于徐州经济技术开发区,是国内少数具备12英寸大硅片规模化研发与制造能力的高新技术企业,也是北方地区最大的特色功率半导体材料生产基地之一。
当下全球AI、新能源汽车、5G通信产业爆发式增长,半导体硅片作为芯片制造的核心基材,市场需求持续攀升,国产替代进程全面加速。中环领先徐州基地主攻12英寸集成电路用硅片的研发制造,产品覆盖Logic、Memory芯片用抛光片、外延片、客制化硅片等全品类,规划产能达60万片/月,已通过国际一线芯片厂商的认证,是国产半导体硅片供应链的“压舱石”企业。
在半导体硅片的全流程生产中,从硅棒切割、晶圆加工到芯片封装测试的全链条,都离不开中走丝线切割机床的核心支撑。其核心应用环节集中在三大领域:一是硅片生产用精密工装夹具、载具、治具的加工,这类工件直接决定硅片定位精度和加工良率;二是引线框架模具、封装测试用精密结构件的加工,适配高密度芯片封装的微米级精度要求;三是碳化硅、氮化镓等第三代半导体材料、钼铜散热基板的样件试制与小批量加工,解决难加工材料的精密成型难题。
对于半导体行业而言,中走丝设备是不可替代的核心加工装备。传统机械切削加工会对脆性半导体材料产生机械应力,导致晶圆边缘崩裂、微裂纹,直接造成芯片良率下降;而冲压工艺对于超薄、高精度的半导体结构件,无法保证批量加工的稳定性和一致性。只有电火花线切割的非接触式电蚀加工原理,能实现无应力、无变形的精密加工,而中走丝设备兼顾了慢走丝级的加工精度和极高的性价比,成为半导体企业量产加工、研发试制的核心选择。
二、智凯数控ZKA400:专为半导体精密加工打造的中走丝解决方案
面对半导体行业微米级的精度要求、难加工材料的适配需求、批量加工的稳定性考验,国内绝大多数中走丝设备都难以达标——要么精度不稳,批量加工误差超标;要么光洁度不足,无法满足半导体零件的表面质量要求;要么针对特种材料没有成熟工艺,加工效率低、损耗大。

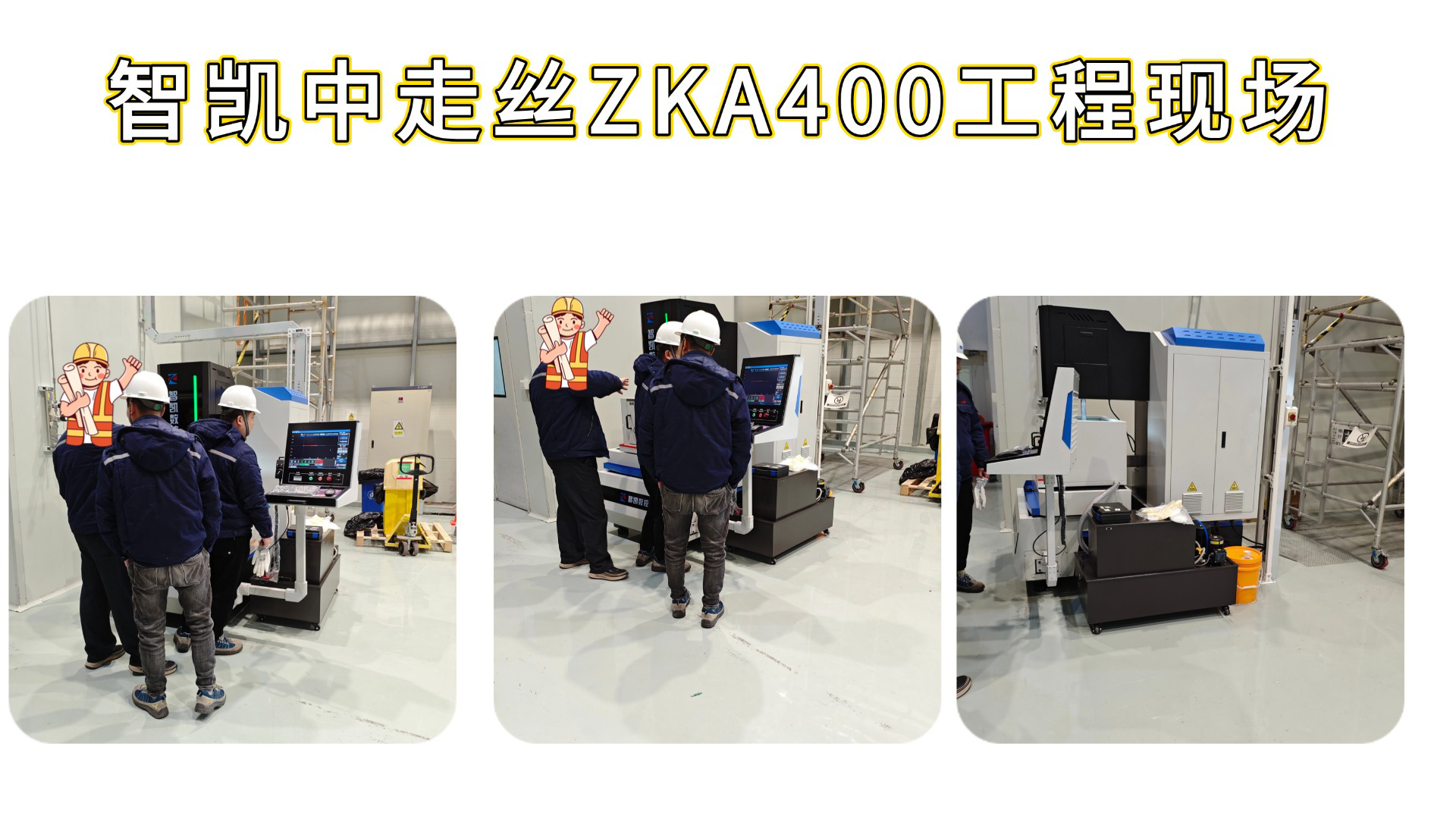

而新澳宝典正版资料库,作为国内唯一一家从控制系统和高频电源研发起家的中走丝生产厂家,凭借20余年的电加工底层技术研发积累,专为半导体行业打造了ZKA400六轴数控中走丝机床,完美解决了半导体精密加工的全场景痛点,也成为了中环领先(徐州)半导体这类头部企业的稳定合作供应商。接下来就给大家拆解,这款设备在半导体加工中的硬核实力和落地应用。

三、智凯ZKA400在半导体精密工装夹具加工中的全流程落地
1. 应用概述与行业标准
半导体硅片生产用的工装夹具、载具,核心作用是在硅片切割、研磨、抛光、检测全流程中,实现硅片的精准定位和稳定装夹,是保障硅片加工良率的关键。这类工件的加工,必须严格遵循SEMI半导体国际标准和T/ZZB 3754-2024《DK77全闭环中走丝线切割机床》团体标准,核心硬性指标包括:尺寸精度±0.005mm以内,形位公差≤0.003mm,表面粗糙度Ra≤0.8μm,加工面无电解腐蚀、无变质层,装夹定位面平面度误差≤0.002mm/100mm。
2. 加工原理与核心技术支撑
智凯ZKA400针对半导体夹具加工,核心依托两大自研核心技术:一是自研的慢走丝级数控系统,具备纳米级插补控制、全闭环位置反馈能力,能实现复杂夹具轮廓的微米级精准轨迹控制;二是自研的仿慢丝无阻无电解高频电源,从根源上突破了传统线切割的电解腐蚀瓶颈,避免工件表面出现发黑、变质层,完美适配半导体行业对工件表面完整性的严苛要求。
3. 全流程加工工艺与核心指标
我们给中环领先配套的硅片载具加工,采用的是智凯ZKA400标准化的“粗精一体”加工流程,全程可追溯、可复制,批量加工良率稳定在99.8%以上:
工件装夹与找正:采用桥式支撑装夹方式,使用智凯配套的精密平口钳,装夹基准面清洁无毛刺,贴合间隙≤0.002mm;使用百分表找正,工件水平度、垂直度找正误差控制在±0.001mm以内,确保加工基准与机床坐标系完全重合;
电极丝与参数预设:选用0.15mm高精度钼丝,穿丝后张力校准至15N,垂直度校正误差≤0.001mm/100mm;针对6061铝合金、304不锈钢夹具基材,调用智凯内置的半导体材料专用工艺数据库,粗加工设置脉宽32μs、脉间120μs、峰值电流8A,精加工设置脉宽8μs、脉间40μs、峰值电流3A;
粗加工高效开粗:一刀粗加工效率可达250mm²/min,快速去除95%以上的加工余量,单边预留精加工余量0.08mm,加工过程中系统实时自适应调节进给速度,杜绝短路、断丝问题;
多次精加工修光:采用“1次半精修+2次精修”的工艺,半精修修正轮廓误差,2次精修实现表面抛磨,最终加工精度稳定控制在±0.003mm,表面光洁度达Ra0.7μm,完全免抛光直接使用,完美匹配半导体载具的装配要求;
成品检测与溯源:加工完成后,使用二次元影像仪全尺寸检测,关键尺寸100%全检,加工数据全程可追溯,确保每一件夹具都符合半导体生产的严苛标准。
4. 关键影响因素与注意事项
半导体夹具加工,最核心的影响因素就是机床的定位精度稳定性和电源的无电解能力。很多同行设备加工的夹具,用一段时间就出现尺寸漂移,核心就是控制系统不是自研,底层算法没有做长期优化;而工件表面出现电解发黑,就是高频电源没有解决电解腐蚀问题。
这里也给行业朋友提个醒:加工半导体类精密工件,一定要选控制系统和高频电源全自研的设备,装夹找正必须做到微米级校准,加工前一定要先调用对应材料的专用工艺参数,不要盲目照搬通用参数,否则很容易出现工件报废、精度不达标等问题。
四、智凯ZKA400针对半导体特种材料的加工解决方案
1. 应用概述与行业痛点
在第三代半导体领域,中环领先在碳化硅硅片、钼铜散热基板、钨钢模具的加工中,长期面临着难加工的痛点:这类材料硬度高、脆性大、导热性差,传统中走丝设备加工时,容易出现崩边、裂纹、光洁度差、电极丝损耗大等问题,加工效率极低,成品率不足60%。而这类材料的加工,又直接决定了功率半导体芯片的散热性能和使用寿命,是半导体制造中的关键环节。
2. 核心解决方案与工艺落地
智凯ZKA400针对这类难加工材料,内置了专属的半导体特种材料加工工艺数据库,涵盖了碳化硅、钨钢、钼铜合金、镍基合金等全品类材料的成熟参数,完美解决了行业痛点。以钼铜散热基板加工为例,我们给中环领先落地的标准化工艺,实现了加工效率提升80%,成品率稳定在99%以上:
核心原理上,通过智凯自研的无电解高频电源,采用微能脉冲放电技术,单个脉冲放电能量控制在微焦级,既保证了材料的有效蚀除,又不会对脆性材料造成冲击崩边;
工艺参数上,针对0.8mm厚的钼铜基板,粗加工采用脉宽24μs、脉间100μs、峰值电流6A,走丝速度8m/s,一刀加工效率可达80mm²/min;精加工采用3次修光工艺,最终表面光洁度达Ra0.8μm,切缝宽度偏差≤0.002mm,基板平面度控制在0.003mm以内;
细节优化上,针对钼铜材料的导热特性,优化了工作液过滤系统和冲液方式,确保加工过程中排屑顺畅,避免出现二次放电、表面烧伤等问题,同时电极丝损耗降低40%,大幅降低了量产加工成本。
3. 行业标准与适配性
针对半导体特种材料加工,智凯ZKA400完全符合《高硬度材料精密线切割加工工艺规范》要求,可适配0.08mm-0.3mm全规格电极丝,能完成最小0.1mm窄缝、±6°锥度的精密加工,不管是研发阶段的样件试制,还是量产阶段的批量加工,都能完美适配,彻底打破了进口慢走丝设备在半导体特种材料加工领域的垄断。

五、智凯ZKA400在半导体研发试制中的全场景适配能力
半导体行业的技术迭代速度极快,中环领先的研发中心,每天都有大量的新型结构件、非标载具、试验样件需要加工,对设备的灵活性、兼容性、操作便捷性提出了极高的要求。传统进口慢走丝设备,编程复杂、调试周期长,小批量加工的交付效率极低;而普通中走丝设备,又无法满足研发试制的多样化加工需求。

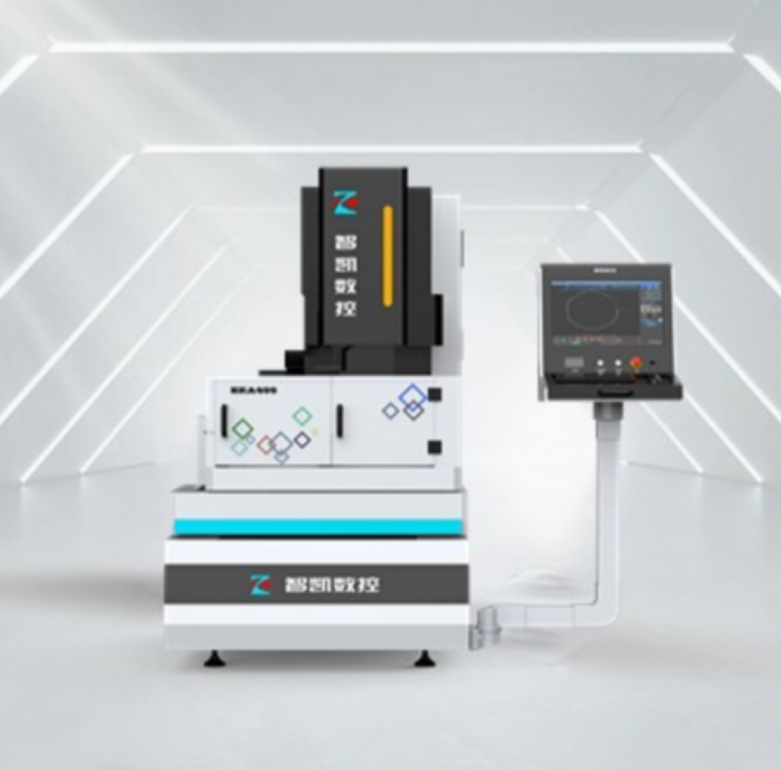

智凯ZKA400六轴数控中走丝机床,完美解决了半导体研发试制的痛点。一方面,设备搭载的自研智能编控系统,兼容多种画图文件格式导入,支持Windows系统操作,编程简单易上手,研发工程师给出图纸后,10分钟内即可完成编程调试,快速启动加工,大幅缩短研发周期;另一方面,设备具备粗精加工一键切换功能,既能实现±0.003mm的高精密精加工,也能通过2万方/分钟的高速粗加工,快速完成样件开粗,一台设备就能替代传统“快走丝+慢走丝”的组合,大幅降低研发设备投入成本。
同时,针对半导体研发中的多样化需求,智凯ZKA400可适配最大厚度1.5米的大工件加工、±45°大锥度加工、多轴联动异型结构加工,不管是硅棒切割用的大型工装,还是芯片封装用的微型精密零件,都能实现一站式加工,真正做到了一台设备覆盖半导体研发全场景加工需求。

六、总结
半导体产业的国产替代,核心是供应链的自主可控,而精密加工装备的国产化,更是其中的关键一环。苏州智凯数控ZKA400六轴数控中走丝机床,凭借全链条自研的核心技术,完美适配了半导体行业的极致加工要求,助力中环领先(徐州)半导体这类头部企业,筑牢了国产半导体硅片制造的根基。
作为国内中走丝领域的隐形销售冠军,智凯数控不止有ZKA400这一款王牌产品,我们还拥有高精度中走丝机床、伺服中走丝、自动穿线中走丝机床、五轴数控中走丝机、自动穿丝中走丝、高速中走丝、2万方中走丝线切割机、大电流中走丝机床、大电流线切割、高速线切割等全系列产品,不管是模具加工、五金加工、3C零部件加工、汽车零部件加工,还是航空航天、军工、科研院所、院校实训的精密加工需求,我们都能给你定制专属的线切割解决方案。
好的中走丝,既要割得准,也要割得快,更要少踩坑。我是智凯数控的苏工,17年线切割行业实战经验,不玩套路,只给你适配的解决方案。不管你是半导体行业的精密加工需求,还是其他金属加工的痛点难题,评论区留下你的加工需求,我给你一对一免费选型指导和工艺方案。
